當前位置：三菱PLC > 技術服務 > 技術分享三菱plc中的SUM指令如何使用呢（三菱plc的sum指令使用介紹）

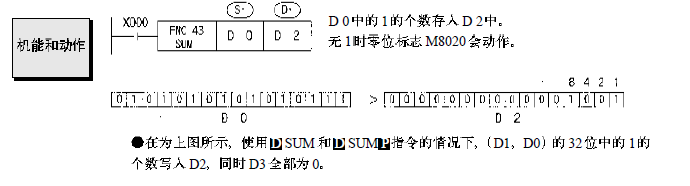

三菱的ON位數統計指令SUM (D)SUM(P)指令，該指令是用來統計指定元件中1的個數。如圖4所示，當X0有效時執行SUM指令，將源操作數D0中1的個數送入目標操作數[D2中，若D0中沒有1，則零標志M8020將置1。
使用SUM指令時應注意：
1）源操作數可取所有數據類型，目標操作數可取KnY，KnM，KnS，T，C，D，V和Z。
2）16位運算時占5個程序步，32位運算則占9個程序步。
劃重點
也不能絕對說把1的個數傳過去，對于初學者來說會以為源操作數有幾個1，傳過去目標操作數就有幾個1，不是這樣的。而是把源操作數有幾個1，這個數據傳過去。比如源操作數k1x0里面有三個位x0x1x2都置1了，然后傳過去目標操作數K1M0，這時候是傳“3”這個數據過去，M0.M1置ON，也就說目標操作數就有兩個1了。
使用SUM指令時應注意：
1）源操作數可取所有數據類型，目標操作數可取KnY，KnM，KnS，T，C，D，V和Z。
2）16位運算時占5個程序步，32位運算則占9個程序步。
劃重點
也不能絕對說把1的個數傳過去，對于初學者來說會以為源操作數有幾個1，傳過去目標操作數就有幾個1，不是這樣的。而是把源操作數有幾個1，這個數據傳過去。比如源操作數k1x0里面有三個位x0x1x2都置1了，然后傳過去目標操作數K1M0，這時候是傳“3”這個數據過去，M0.M1置ON，也就說目標操作數就有兩個1了。
