FX5-4LC型溫度調節模塊具備4通道輸入 （熱電偶、測溫電阻體、低電壓輸入）、4點輸出 （開路集電極晶體管），和4點來自電 流檢測器的輸入，可進行溫度控制。
1、接線圖

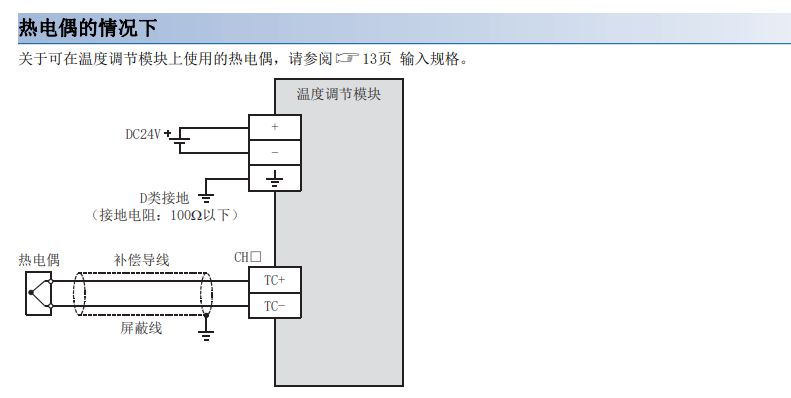

熱電偶輸入

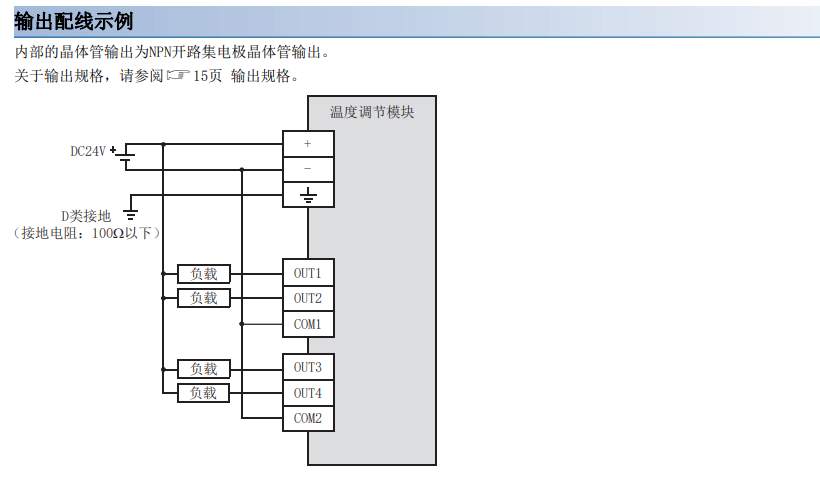

晶體管輸出
2、參數設置
鼠標雙擊進行設置更改的項目，輸入設置值。
? 通過下拉列表輸入的項目 點擊設置項目的[]按鈕時將顯示下拉列表，在表中選擇項目。
? 通過文本框輸入的項目 鼠標雙擊設置項目，輸入數值

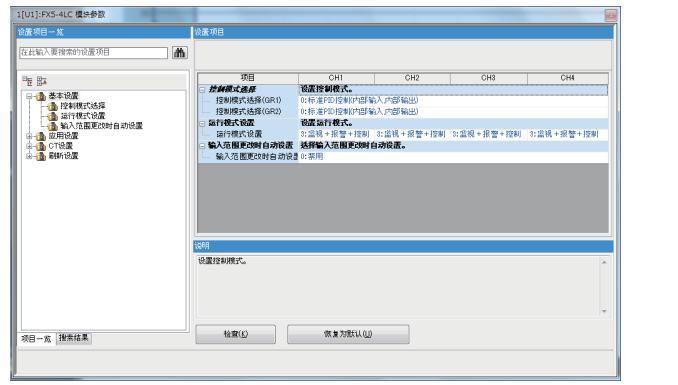

1.通過工程工具的“基本設置”進行。
[導航窗口]—>[參數] —> [模塊信息] —>對象模塊—> [模塊參數] —> [基本設置]
2.通過工程工具的“應用設置”進行。
1、接線圖
熱電偶輸入
晶體管輸出
2、參數設置
鼠標雙擊進行設置更改的項目，輸入設置值。
? 通過下拉列表輸入的項目 點擊設置項目的[]按鈕時將顯示下拉列表，在表中選擇項目。
? 通過文本框輸入的項目 鼠標雙擊設置項目，輸入數值
1.通過工程工具的“基本設置”進行。
[導航窗口]—>[參數] —> [模塊信息] —>對象模塊—> [模塊參數] —> [基本設置]
2.通過工程工具的“應用設置”進行。
[導航窗口] —> [參數] —> [模塊信息] —>對象模塊—> [模塊參數] —> [應用設置]
3.刷新設置。
[導航窗口] —> [參數] —> [模塊信息] —>對象模塊—> [模塊參數] —> [刷新設置]
設置進行自動刷新的溫度調節模塊的緩沖存儲器。
通過該刷新設置，無需通過程序進行讀取、寫入。
